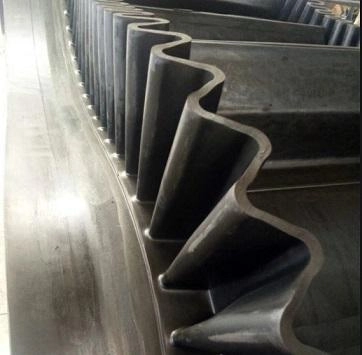

สายพานลำเลียงแบบคลีทและผนังด้านข้างราคาโรงงานเพื่อการขนถ่ายวัสดุเทกองที่มีประสิทธิภาพ

หยูเฟิง สายพานลำเลียงแบบคลีทและผนังด้านข้างหรือที่รู้จักในชื่อสายพานลำเลียงผนังลูกฟูกหรือสายพานลำเลียงแบบมุมชัน ได้รับการออกแบบมาเพื่อลำเลียงวัสดุปริมาณมาก โดยที่สายพานแบนทั่วไปไม่สามารถให้ความสูงในการยกที่เพียงพอหรือป้องกันการย้อนกลับของวัสดุได้ สายพานประกอบด้วยสายพานฐาน ผนังกระดาษลูกฟูก และคลีตตามขวาง ซึ่งผสานเข้าด้วยกันผ่านการวัลคาไนซ์แบบร้อน

หยูเฟิง มีโครงสร้างเสริมผ้า EP และสายเหล็กสำหรับระยะการลำเลียง น้ำหนักวัสดุ และรูปแบบการติดตั้งที่แตกต่างกัน การออกแบบที่มีอยู่รองรับการลำเลียงในแนวนอน เอียง และแนวตั้ง ทำให้เหมาะสำหรับการลำเลียงในเหมืองแร่ ซีเมนต์ มวลรวม เมล็ดพืช สารเคมี และการใช้งานการจัดการวัสดุปริมาณมากอื่นๆ

การจำแนกประเภทของเข็มขัดผนังแก้มยาง EP Fabric และ Steel Cord

สายพานลำเลียงแก้มผ้า EP

โครงผ้า EP ให้ความยืดหยุ่นที่ดี การยืดตัวต่ำ และประสิทธิภาพแรงดึงที่มั่นคง เหมาะสำหรับระบบลำเลียงโหลดปานกลางที่มีระยะการลำเลียงค่อนข้างสั้นหรือปานกลาง รวมถึงโรงงานปูนซีเมนต์ โรงงานแปรรูปเมล็ดพืช และสายการผลิตรวม

สายพานลำเลียงแก้มยางสายเหล็ก

โครงเชือกเหล็กให้ความต้านทานแรงดึงสูงกว่าและการยืดตัวถาวรต่ำกว่าโครงสร้างผ้า ได้รับการออกแบบมาเพื่อการใช้งานหนักที่ต้องการระยะการลำเลียงที่มากขึ้น ความสูงในการยก และความจุวัสดุ โดยเฉพาะอย่างยิ่งในระบบการทำเหมืองและระบบขนถ่ายวัสดุเทกองขนาดใหญ่

ประเภทเข็มขัด	ลักษณะหลัก	สภาพการทำงานที่ใช้งานได้
เข็มขัดแก้มผ้า EP	มีความยืดหยุ่น การยืดตัวต่ำ คุ้มค่า	การลำเลียงระยะทางสั้นปานกลางและการลำเลียงโหลดปานกลาง
สายพานแก้มยางสายไฟเหล็ก	แรงดึงสูง การยืดตัวต่ำเป็นพิเศษ	การลำเลียงทางไกลและงานหนัก

ควรเลือกโครงที่เหมาะสมตามความสูงในการยก ความยาวของสายพาน ความหนาแน่นของวัสดุ กำลังการผลิตรายชั่วโมง และมุมลำเลียงสูงสุด

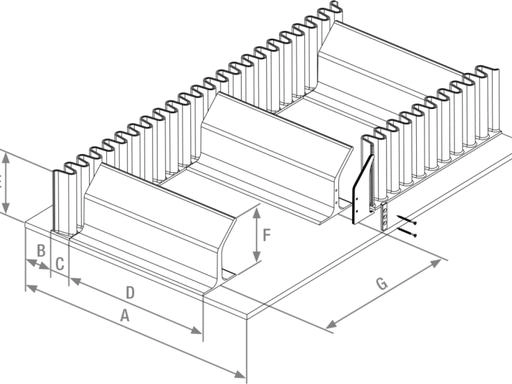

ตัวเลือกความสูงของแก้มยาง ประเภทคลีต และขนาด

ความสูงของแก้มยาง

หยูเฟิง จำหน่ายผนังลูกฟูกที่มีความสูงตั้งแต่40 มม. ถึง 500 มมช่วยให้โครงสร้างสายพานสามารถจับคู่กับปริมาณวัสดุและความสามารถในการลำเลียงที่แตกต่างกันได้

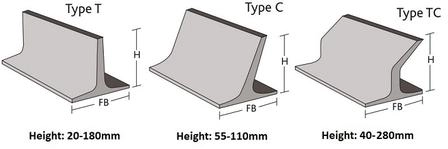

การกำหนดค่าคลีต

มีการกำหนดค่าคลีต T, C และ TC ความสูงของคลีตสามารถปรับแต่งได้จาก20 มม. ถึง 460 มมโดยมีการปรับระยะห่างตามลักษณะของวัสดุและมุมการลำเลียง

ความกว้างของสายพานและเกรดซาก

สายพานลำเลียงแบบคลีเอตและแบบผนังแก้มมีให้เลือกตั้งแต่300 มม. ถึง 2000 มมโดยมีโครงผ้า EP100–EP1000 และโครงสายไฟเหล็ก ST630–ST2000 สำหรับความต้องการโหลดที่แตกต่างกัน

ประเภทสายพานลำเลียงผนังแก้มตามหน้าที่

สายพานแก้มยางทนต่อการสึกหรอทั่วไป

สารประกอบยางทนต่อการสึกหรอมาตรฐานเหมาะสำหรับวัสดุเทกองทั่วไป เช่น ทราย มวลรวม ถ่านหิน และวัตถุดิบซีเมนต์ ช่วงอุณหภูมิการทำงานปกติจะอยู่ที่ประมาณ-20°ซ ถึง +60°ซ.

สายพานแก้มยางป้องกันไฟฟ้าสถิตสารหน่วงไฟ

โครงสร้างนี้ผสมผสานคุณสมบัติหน่วงการติดไฟและเป็นสื่อกระแสไฟฟ้าสำหรับสภาพแวดล้อมการลำเลียงใต้ดิน ซึ่งไฟและไฟฟ้าสถิตถือเป็นข้อกังวลด้านความปลอดภัยที่สำคัญ สามารถผลิตรุ่นที่ใช้งานได้ตามมอนแทนา/T668ความต้องการ.

สายพานแก้มยางทนอุณหภูมิสูง

ยางทนความร้อนที่มี EPDM ใช้สำหรับลำเลียงวัสดุร้อน เช่น ปูนเม็ดและตะกรันโลหะ สูตรที่เหมาะสมสามารถรองรับอุณหภูมิของวัสดุได้ประมาณนี้180°ซขึ้นอยู่กับสภาพการใช้งานจริง

สายพานแก้มยางทนน้ำมัน

ยางหุ้มที่มีส่วนประกอบหลักเป็น NBR ให้ความทนทานต่อน้ำมันแร่ น้ำมันหล่อลื่น และสารเคมีบางชนิด ลดการบวมและการแตกร้าวของยางในสภาพแวดล้อมการทำงานที่ปนเปื้อนน้ำมัน

สายพานแก้มยางทนอุณหภูมิต่ำ

สารประกอบยางยืดหยุ่นเย็นรักษาความยืดหยุ่นในการใช้งานที่อุณหภูมิต่ำและสามารถกำหนดค่าสำหรับสภาพแวดล้อมการลำเลียงกลางแจ้งได้จนถึงประมาณ-40°ซขึ้นอยู่กับสูตรเฉพาะ

สายพานแก้มยางเกรดอาหาร

การใช้งานที่ต้องสัมผัสกับอาหารสามารถใช้วัสดุที่ไม่เป็นพิษและทำความสะอาดได้ง่ายที่เหมาะสมสำหรับอุปกรณ์ลำเลียงเมล็ดพืช ผลไม้ ผัก และอุปกรณ์แปรรูปอาหาร ควรเลือกวัสดุและใบรับรองที่แน่นอนตามข้อกำหนดของตลาดปลายทางและการใช้งาน

การปรับแต่งโครงสร้างและฟังก์ชั่น

การคัดเลือกซากฐาน

หยูเฟิง นำเสนอผ้าโพลีเอสเตอร์ EP หรือสายพานฐานเสริมใยเหล็กชุบสังกะสีตามข้อกำหนดในการลำเลียง ระยะทาง และการยก

การปรับแต่งความสูงของแก้มยาง

ความสูงของแก้มยางที่ใช้ได้ได้แก่40, 60, 80, 100, 200, 300, 400 และ 500 มม.โดยมีมิติอื่น ๆ ให้เลือกตามความต้องการของโครงการ

ประเภทคลีตและระยะห่าง

คลีต T, C และ TC สามารถเลือกได้ตามขนาดวัสดุ มุมลำเลียง และความสามารถในการรองรับที่ต้องการ

สูตรยางฟังก์ชันนอล

สามารถกำหนดค่าสูตรยางที่ทนต่อการสึกหรอ หน่วงไฟ อุณหภูมิสูง ทนน้ำมัน และอุณหภูมิต่ำสำหรับสภาพแวดล้อมการทำงานที่แตกต่างกัน

โครงสร้างการเสริมแรง

สามารถเพิ่มการเสริมแรงตามขวางเพื่อปรับปรุงการรองรับของสายพานฐานในระหว่างการตีกลับ ในขณะที่สามารถกำหนดค่าการเสริมแรงด้วยลวดเหล็กตามขวางเพิ่มเติมสำหรับการโหลดวัสดุที่มีแรงกระแทกสูง

การประมวลผลความยาวคงที่

หยูเฟิง รองรับการตัดความยาวคงที่และขนาดที่กำหนดเองสำหรับอุปกรณ์ลำเลียงขนาดกะทัดรัดและการติดตั้งเฉพาะโครงการ

การหลอมโลหะแบบผสมผสานและประสิทธิภาพของสายพาน

การหลอมโลหะร้อนชิ้นเดียว

ผนังด้านข้าง คลีต และสายพานฐานถูกผสานเข้าด้วยกันผ่านการวัลคาไนซ์ที่อุณหภูมิสูง แทนที่จะอาศัยการยึดติดด้วยกาวที่พื้นผิวเพียงอย่างเดียว ซึ่งจะช่วยรักษาความสมบูรณ์ของโครงสร้างในระหว่างการดัดงอและการทำงานของรอกซ้ำๆ

การลำเลียงแนวตั้งและมุมชัน

ผนังกระดาษลูกฟูกมีวัสดุอยู่ด้านข้าง ในขณะที่ปุ่มสตั๊ดให้การรองรับในแนวขวาง ขึ้นอยู่กับการกำหนดค่าของระบบและคุณลักษณะของวัสดุ สายพานสามารถใช้กับการลำเลียงแบบมุมชันและแนวตั้งได้

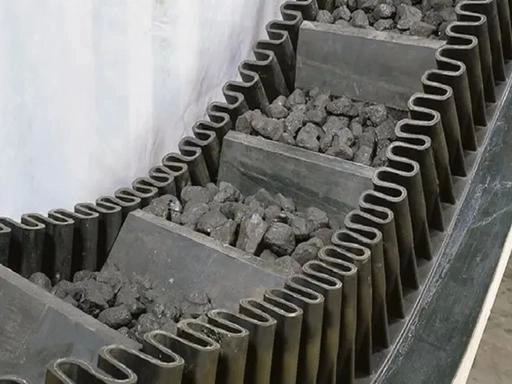

ลดการย้อนกลับของวัสดุ

การผสมผสานระหว่างผนังด้านข้างและปุ่มคลีตทำให้เกิดช่องเก็บวัสดุแต่ละส่วน ซึ่งช่วยลดการเลื่อนของวัสดุและการหกรั่วไหลบนส่วนลำเลียงที่สูงชัน

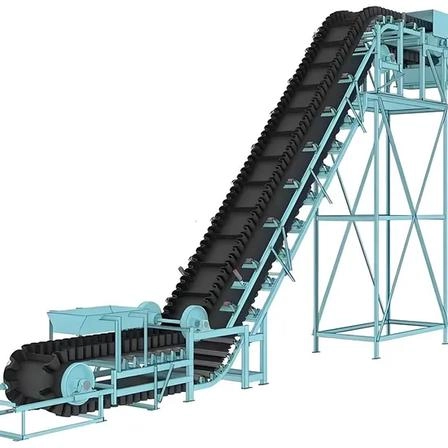

เค้าโครงสายพานลำเลียงที่ยืดหยุ่น

ระบบสายพานลำเลียงด้านข้างสามารถกำหนดค่าสำหรับรูปแบบแนวนอนถึงเอียง ประเภท Z และประเภท S ซึ่งอาจช่วยลดความจำเป็นในการใช้จุดถ่ายโอนระหว่างกลาง

การเลือกซากสำหรับน้ำหนักที่แตกต่างกัน

โดยทั่วไป โครงสร้าง EP จะเหมาะสำหรับการใช้งานที่มีน้ำหนักปานกลาง ในขณะที่โครงสร้างสายเหล็กให้ความต้านทานแรงดึงที่สูงกว่าสำหรับระบบลำเลียงงานหนักและยาวนานกว่า

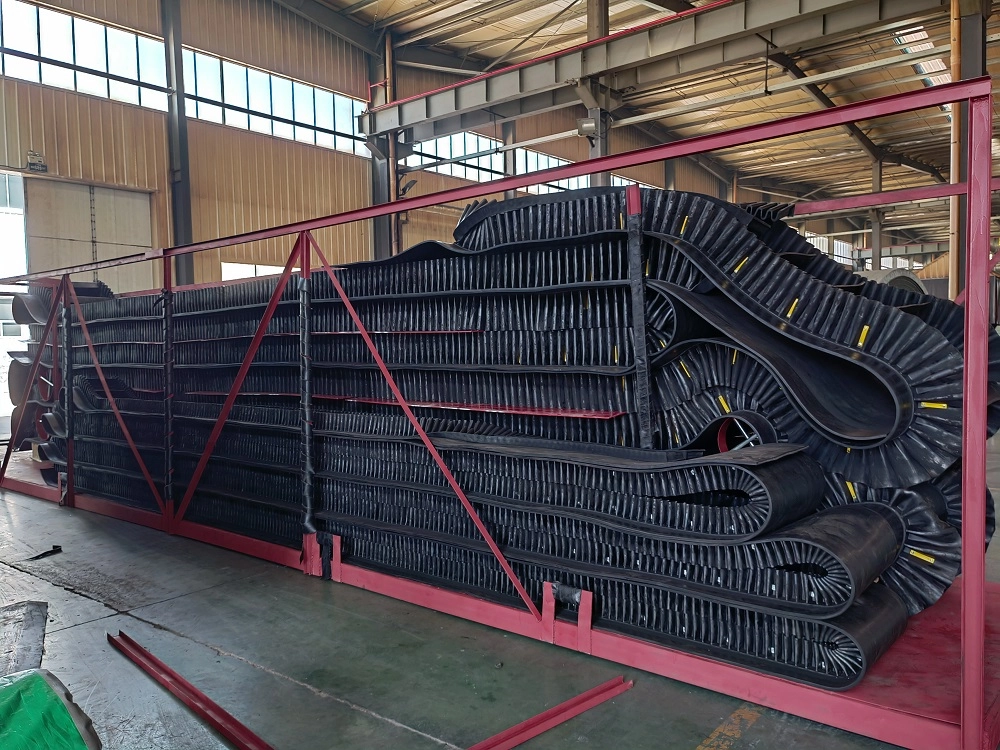

การควบคุมวัตถุดิบและการผลิต

ซากฐาน

ผ้า EP ความดื้อรั้นสูงและสายไฟเหล็กชุบสังกะสีความแข็งแรงสูงถูกเลือกตามเกรดแรงดึงที่ต้องการ

แก้มยางและคลีตยาง

สารประกอบยางยืดหยุ่นซึ่งมีความทนทานต่อความล้าจากการโค้งงอได้ดีใช้สำหรับผนังด้านข้างและคลีตเพื่อให้ทนทานต่อการเคลื่อนไหวซ้ำๆ รอบรอก

ยางปิดและประสาน

ยางธรรมชาติบริสุทธิ์หรือยางสังเคราะห์เชิงฟังก์ชัน เช่น NBR และ EPDM สามารถเลือกได้ตามข้อกำหนดการสึกหรอ น้ำมัน และอุณหภูมิ

การเสริมแรงส่วนประกอบ

โครงสร้างลวดเหล็กเสริมความแข็งแกร่งตามขวางและป้องกันการฉีกขาดสามารถรวมเข้ากับการออกแบบพิเศษได้ โดยต้องมีการรองรับหรือทนต่อแรงกระแทกเพิ่มเติม

ผ้า เชือกเหล็ก และวัสดุยางแต่ละชุดจะต้องได้รับการตรวจสอบที่เกี่ยวข้องกับแรงดึง การดัดงอ และการยึดเกาะก่อนเข้าสู่การผลิต

การติดตั้ง การประกบ และการบำรุงรักษา

การประกบวัลคาไนซ์แบบร้อน

สำหรับการเชื่อมต่อแบบถาวร สายพานฐานจะเตรียมไว้เป็นชั้นขั้นบันได ในขณะที่ตำแหน่งของแก้มยางและคลีตอยู่ในแนวเดียวกันอย่างถูกต้อง จากนั้นจึงวางยางประสานที่เข้ากันระหว่างชั้นของสายพานก่อนการวัลคาไนซ์ภายใต้อุณหภูมิและความดันที่ควบคุม

การซ่อมแซมพันธะเย็น

การซ่อมแซมกาวเย็นสามารถใช้สำหรับความเสียหายบนพื้นผิวเฉพาะที่หรือการบำรุงรักษาฉุกเฉิน ไม่แนะนำให้ใช้เป็นข้อต่อรับน้ำหนักหลักสำหรับการใช้งานหนักในระยะยาว

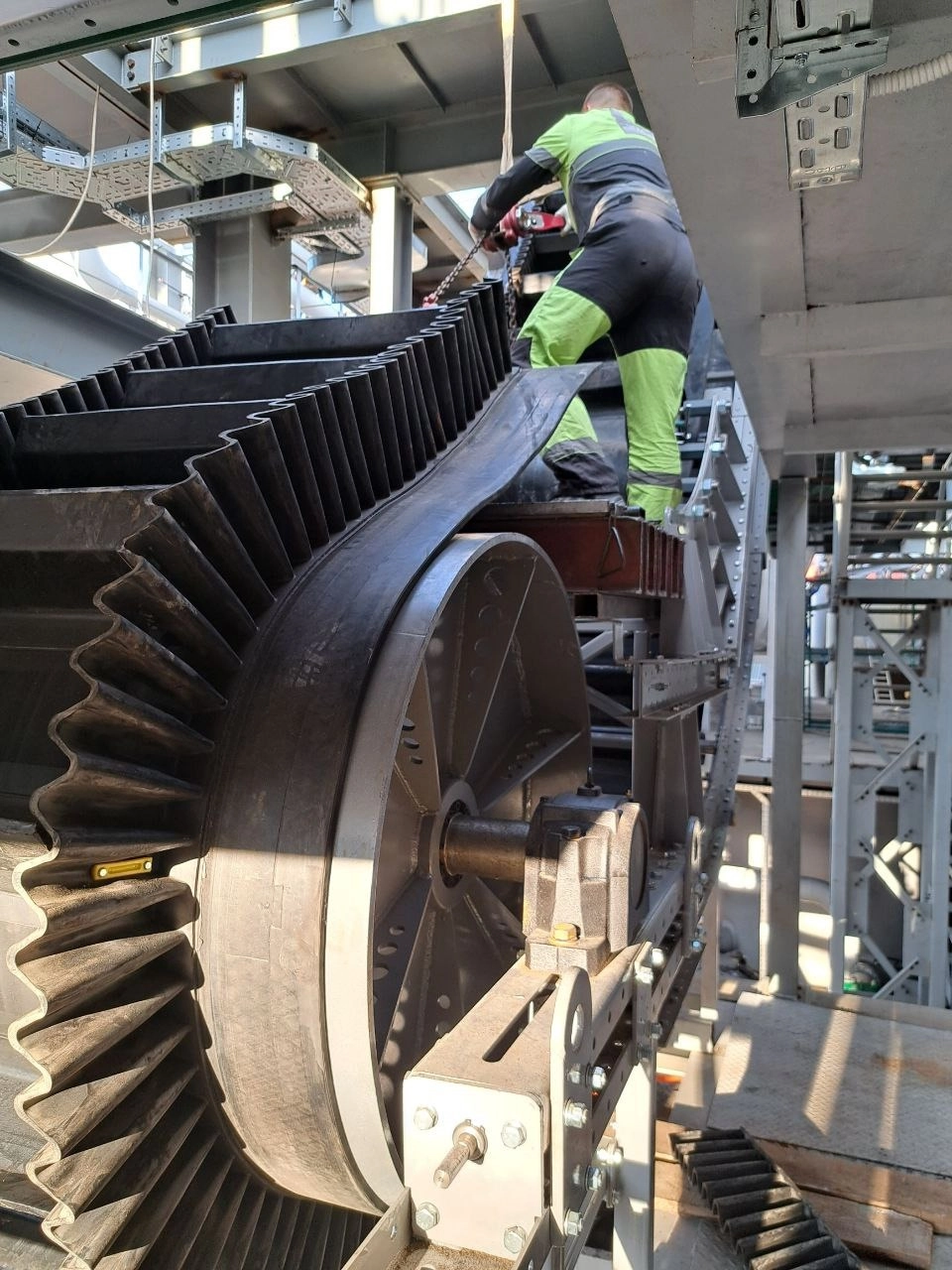

ข้อกำหนดเค้าโครงสายพานลำเลียง

ควรใช้ลูกกลิ้งกลับเฉพาะที่แก้มยางเพื่อรองรับสายพานระหว่างจังหวะกลับ ควรติดตั้งลูกกลิ้งกระแทก PU ใกล้จุดรับน้ำหนักซึ่งวัสดุขนาดใหญ่อาจสร้างแรงกระแทกที่เข้มข้น

การจัดตำแหน่งเข็มขัด

สามารถติดตั้งลูกกลิ้งปรับแนวได้เองในช่วงเวลาที่เหมาะสมบนสายพานลำเลียงที่ยาวเพื่อลดการเบี่ยงเบนของสายพานและรักษาการทำงานที่มั่นคง

การจับคู่ส่วนประกอบสายพานลำเลียง

ซีรี่ส์สายพานลำเลียง

สายพานลำเลียงแบบคลีทและผนังด้านข้างของ YUFENG สามารถจัดหาสายพานลำเลียงผ้า สายพานลำเลียงสายไฟเหล็ก สายพานลำเลียงที่มีลวดลาย สายพานลำเลียงด้านบนหยาบ และสายพานลำเลียงแบบท่อ สำหรับความต้องการในการลำเลียงที่แตกต่างกัน

ซีรี่ส์ลูกกลิ้งลำเลียง

ส่วนประกอบที่เข้ากัน ได้แก่ ลูกกลิ้งราง ลูกกลิ้งส่งกลับ ลูกกลิ้งกระแทก ลูกกลิ้งปรับแนวได้เอง และชุดประกอบลูกกลิ้งลำเลียงผนังแก้มโดยเฉพาะ

อุปกรณ์เสริมยาง

แผ่นยางทนต่อการสึกหรอ สเกิร์ตสายพานลำเลียง กาวซ่อมแซม และชุดแพทช์วัลคาไนซ์มีไว้สำหรับการบำรุงรักษาระบบสายพานลำเลียง

ผลิตภัณฑ์ท่อ HDPE

ท่อน้ำ HDPE และท่อขุด HDPE สามารถจัดหาสำหรับการใช้งานด้านการขนส่งน้ำและสารละลายในโครงการเหมืองแร่

บริการสนับสนุนที่กำหนดเอง

ขนาดลูกกลิ้ง ความสูงของแก้มยาง โครงสร้างคลีต ความกว้างของสายพาน และสูตรยางสามารถปรับเปลี่ยนได้ตามแบบทางวิศวกรรมและสภาพการใช้งาน

เอกสารมาตรฐานและคุณภาพ

มาตรฐานการผลิต

สายพานลำเลียงแก้มยาง YUFENG ผลิตขึ้นโดยอ้างอิงกับISO 14890, DIN 22102 และ GB/T 7984ความต้องการ. โครงสร้างฐานเชือกเหล็กสามารถทำตามได้ดิน 22131ในขณะที่รุ่นทนไฟใต้ดินที่ใช้บังคับสามารถผลิตได้ตามมอนแทนา/T668.

การรับรองและรายงานคุณภาพ

เอกสารที่มีอยู่อาจรวมถึงการรับรองการจัดการคุณภาพ ISO 9001, เอกสาร CE, รายงานการทดสอบ SGS, เอกสารความปลอดภัยของเหมืองถ่านหิน และรายงานการทดสอบความล้าจากการดัดงอของโรงงานขึ้นอยู่กับการกำหนดค่าผลิตภัณฑ์และตลาดปลายทาง

ตัวชี้วัดประสิทธิภาพหลัก

รายการประสิทธิภาพ	ข้อกำหนดมาตรฐาน	มาตรฐานการทดสอบ
การยืดตัวเมื่อขาดของ EP Carcass	≥300%	ISO 6259
ความแข็งแรงของการลอกแบบ Interlayer	≥12 นิวตัน/มม	ISO2411
การยืดตัวอย่างถาวรภายใต้โหลดพิกัด	≤2.5%	ดิน 22102
ปกปิดการสูญเสียการสึกกร่อนของยาง	≤0.8 ซม./1.61 กม	ISO4649
ความแข็งแรงในการยึดเกาะของรากแก้ม	ไม่มีการแยกตัวหลังจากการดัดงอ 10,000 รอบ	การทดสอบการดัดงอจากโรงงาน

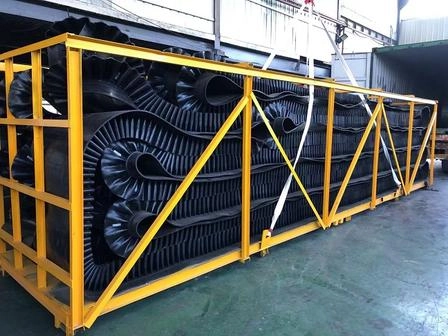

การบรรจุและการเก็บรักษา

สายพานหน้ากว้างปานกลางและเล็ก

สามารถยึดสายพานที่มีความกว้างประมาณ 300–1000 มม. ได้ด้วยโครงโลหะเฉพาะเพื่อปกป้องผนังลูกฟูกระหว่างการขนส่ง

สายพานลวดเหล็กหน้ากว้างขนาดใหญ่

สายพานผนังแก้มยางที่มีความกว้างประมาณ 1200–2000 มม. สามารถยึดด้วยสายรัดเหล็กเสริมและพาเลทไม้สำหรับการขนส่งตู้คอนเทนเนอร์

ตัดส่วนสายพาน

ส่วนที่ปรับแต่งแบบสั้นได้รับการปกป้องแยกจากกันด้วยโฟมหรือวัสดุกันกระแทกอื่นๆ เพื่อลดการชนกันของคลีตและผนังด้านข้างระหว่างการขนส่ง

ข้อกำหนดในการจัดเก็บ

เก็บสายพานในแนวนอนในโกดังที่แห้ง และหลีกเลี่ยงการสัมผัสกับแสงแดดโดยตรง ตัวทำละลายเคมี และสภาวะอื่นๆ ที่อาจเร่งการแก่ของยาง

วิธีการขอใบเสนอราคาสายพานลำเลียงแก้มยาง

โครงฐาน: EP หรือสายไฟเหล็ก
ความกว้างของเข็มขัด
ความสูงของแก้มยาง
ประเภทคลีตและส่วนสูง
มุมลำเลียงสูงสุด
ประเภทวัสดุและขนาดก้อน
อุณหภูมิของวัสดุและสื่อในการทำงาน
ระยะทางลำเลียงและความสูงในการยก
ปริมาณที่ต้องการ
พอร์ตปลายทาง

วิศวกรด้านเทคนิคของ YUFENG สามารถใช้พารามิเตอร์เหล่านี้เพื่อกำหนดเกรดซาก การกำหนดค่าผนังด้านข้าง และโครงสร้างปุ่มควบคุมที่เหมาะสมสำหรับระบบลำเลียงที่เหมาะสม
